諧波減速器基本構造

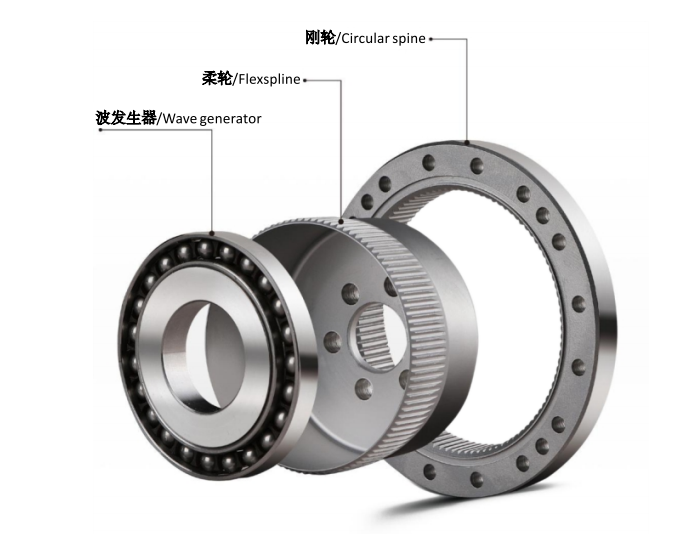

諧波減速器的組成如圖所示,主要包括剛輪、柔輪和波發生器等三個部件組成。
剛輪——環形剛性體,在其內周切割加工齒輪齒形,齒數比柔輪齒輪齒數多 2齒。?
柔輪——杯形/禮帽形的金屬薄壁件,在外周一端開口處加工齒輪齒形。?
波發生器——橢圓形的金屬凸輪,鑲嵌固定在薄壁軸承內圈中,軸承內外圈通過滾珠傳動,在?凸輪轉動時產生周期性彈性形變,類似于諧波振動,故稱為波發生器。
